主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ22mm 行星減速箱(MD版)
概述

Φ22mm 行星減速箱(MD版)

產品型號:ZWBMD022022

直徑(mm):22

長度(mm):19.1~41

傳輸功率(W):0.5~4.5

額定容許力矩(Nm):1.5

環境溫度(℃): -30~+100

輸出端軸承:滑動軸承/滾動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、24、36 64、96、144、216 256、384、576、864、1296
最大傳連續輸功率(W) 0.5~4.5 0.5~4.5 0.5~4.5 0.5~4.5
最大瞬時傳輸功率(W) 4.5 4.5 4.5 4.5
額定容許力矩(Nm) 1.5 1.5 1.5 1.5
最大瞬時轉矩(Nm) 3.6 3.6 3.6 3.6
最大效率(%) 90 85 80 75
空載平均空回(°) ≤2 ≤2 ≤2 ≤2
最大軸向動態載荷(N) 40 40 40 40
最大徑向載荷(離法蘭4mm處)(N) 含油滑動軸承:≤120N?? 滾動軸承:≤170N
齒輪箱長度L1(mm) 19.1 26.4 33.7 41

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWBMD022022-4 24 1886.36 100 1675.00 295 160 15.69 57.5 15000 36000 4 19.1
ZWBMD022022-6 24 1257.58 100 1116.67 295 240 23.54 15000 36000 6
ZWBMD022022-16 24 471.59 110 418.75 295 512 50.21 64.8 15000 36000 16 26.4
ZWBMD022022-24 24 314.39 110 279.17 295 768 75.32 15000 36000 24
ZWBMD022022-36 24 209.60 110 186.11 295 1152 112.98 15000 36000 36
ZWBMD022022-64 24 117.90 120 104.69 295 1350 132.39 72.1 15000 36000 64 33.7
ZWBMD022022-96 24 78.60 120 69.79 295 2025 198.59 15000 36000 96
ZWBMD022022-144 24 52.40 120 46.53 295 3037.5 297.89 15000 36000 144
ZWBMD022022-216 24 34.93 120 31.02 295 4556.25 446.83 15000 36000 216
ZWBMD022022-256 24 28.19 120 26.17 300 4050 397.18 79.4 15000 36000 256 41
ZWBMD022022-384 24 18.80 120 17.45 300 6075 595.78 15000 36000 384
ZWBMD022022-576 24 12.53 120 11.63 300 9112.5 893.66 15000 36000 576
ZWBMD022022-864 24 8.35 120 7.75 300 12000 1176.84 15000 36000 864
ZWBMD022022-1296 24 5.57 120 5.17 300 10000 980.70 15000 36000 1296
*注:以上具體參數可根據客戶要求定制。

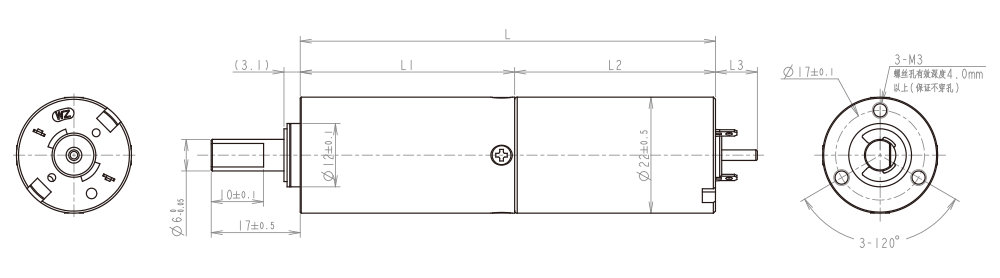

設計圖紙

熱門產品查看更多

  •  ZWBMD003003

      直徑3.4mm

      長度6~10.5mm

      額定容許力矩0.005NM

    查看詳情
  •  ZWBMD004004

      直徑4.3mm

      長度6.17~10.72mm

      額定容許力矩0.015NM

    查看詳情
  •  ZWBMD006006

      直徑6mm

      長度9.7~16.9mm

      額定容許力矩0.025NM

    查看詳情

資料下載

Φ22mm 行星減速箱(MD版)規格書
