主頁 > 產品中心 > 微型減速箱 > 行星減速箱 > Φ38mm 行星減速箱(MD版)
概述

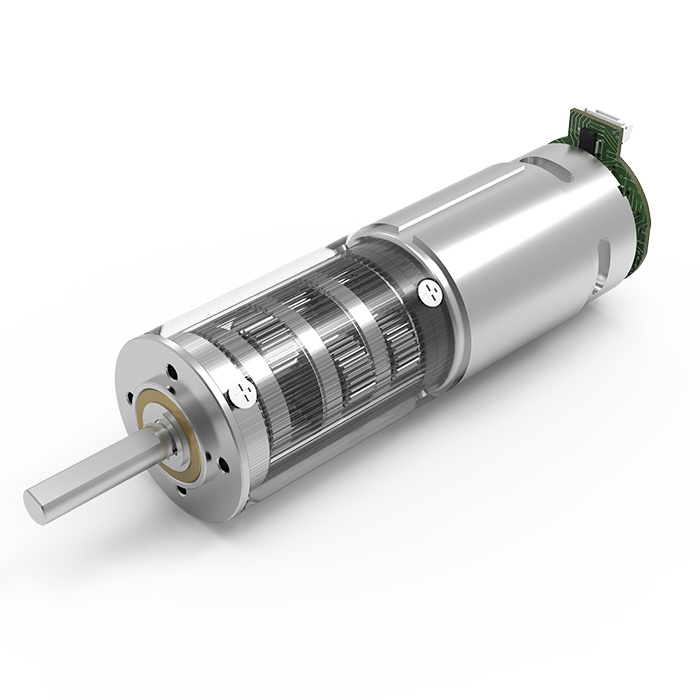

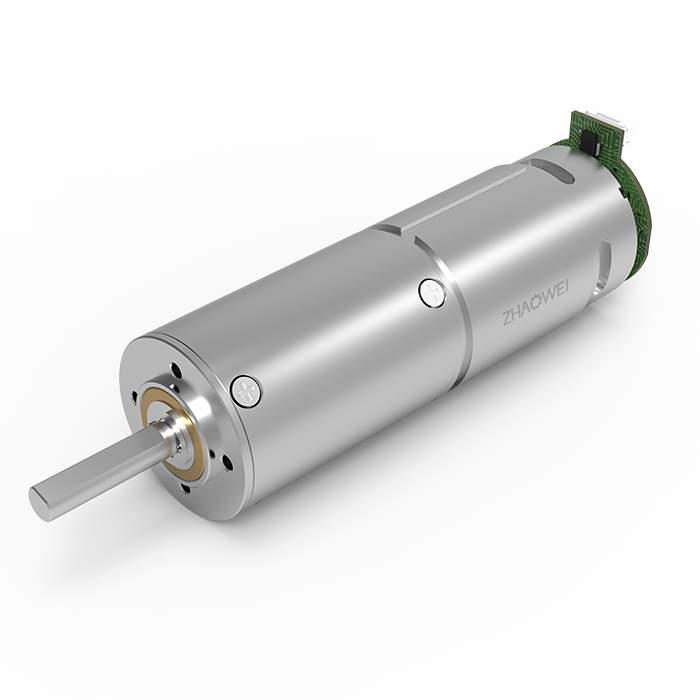

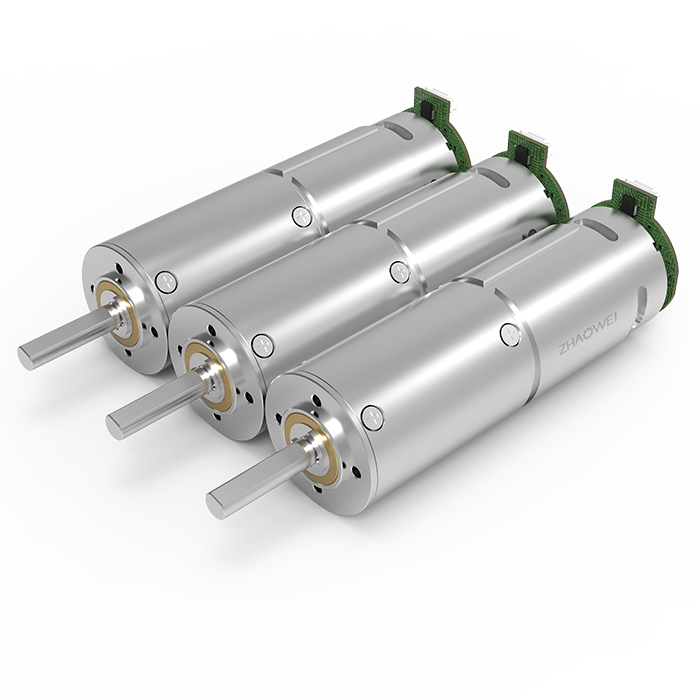

Φ38mm 行星減速箱(MD版)

產品型號:ZWMD038038

直徑(mm):38

長度(mm):30.7~69.7

傳輸功率(W):13.3

額定容許力矩(Nm):8

環境溫度(℃): -30~+100

輸出端軸承:滾動軸承

減速箱技術數據

級數 1 2 3 4
減速比 4、6 16、25、39 64、100、156、244 256、400、625、977、1526
最大傳連續輸功率(W) 13.3 13.3 13.3 13.3
最大瞬時傳輸功率(W) 25 25 25 25
額定容許力矩(Nm) 8.0 8.0 8.0 8.0
最大瞬時轉矩(Nm) 24.0 24.0 24.0 24.0
最大效率(%) 87 76 66 57
空載平均空回(°) 3 3 3 3
齒輪箱長度L1(mm) 30.7 43.7 56.7 69.7
重量(G) 380 450 500 600

推薦型號

型號 典型應用參數 齒輪箱額定容許力矩 齒輪箱瞬間容許力矩 減速比 減速箱長 L1
額定值 空載數據 負載數據 總長 L
電壓 轉速 電流 轉速 電流 轉矩
VDC rpm mA(MAX) rpm mA(MAX) gf.cm mN.m mm gf.cm gf.cm mm
ZWMD038038-4 12 1386.363636 315 1294 1679 994.236 97.50472452 87.7 80000 240000 4 30.7
ZWMD038038-6.25 12 887.2727273 315 828.16 1679 1553.49375 152.3511321 80000 240000 6.25
ZWMD038038-16 12 346.5909091 325 323.5 1679 3459.94128 339.3164413 100.7 80000 240000 16 43.7
ZWMD038038-25 12 221.8181818 325 207.04 1679 5406.15825 530.1819396 80000 240000 25
ZWMD038038-39 12 142.1911422 325 132.7179487 1679 8433.60687 827.0838257 80000 240000 39
ZWMD038038-64 12 86.64772727 335 80.875 1679 12040.59565 1180.821216 113.7 80000 240000 64 56.7
ZWMD038038-100 12 55.45454545 335 51.76 1679 18813.43071 1845.03315 80000 240000 100
ZWMD038038-156 12 35.54778555 335 33.17948718 1679 29348.95191 2878.251714 80000 240000 156
ZWMD038038-244 12 22.72727273 335 21.21311475 1679 45904.77093 4501.880885 80000 240000 244
ZWMD038038-256 12 20.7201087 335 20.21875 1684 41901.27288 4109.257831 126.7 80000 240000 256 69.7
ZWMD038038-400 12 13.26086957 335 12.94 1684 65470.73887 6420.715361 80000 240000 400
ZWMD038038-625 12 8.486956522 335 8.2816 1684 80000 7845.6 80000 240000 625
ZWMD038038-977 12 5.429219883 335 5.297850563 1684 80000 7845.6 80000 240000 977
ZWMD038038-1526 12 3.475981537 335 3.391874181 1684 80000 7845.6 80000 240000 1526a
*注:以上具體參數可根據客戶要求定制。

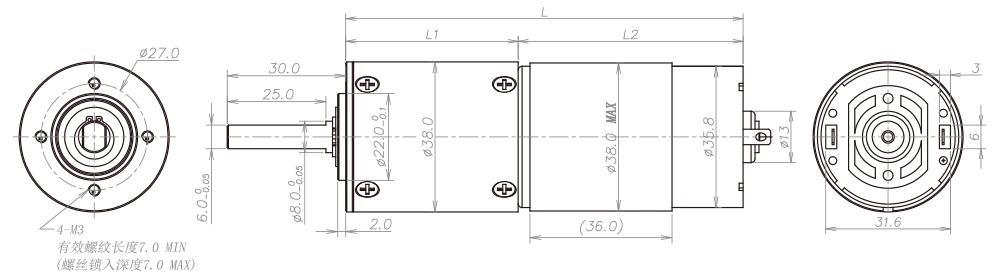

設計圖紙
